Moduł Peltiera da się wykorzystać do zasilenia małej lampki, ale tylko wtedy, gdy rozumiesz, że jego siła bierze się z różnicy temperatur, a nie z samego „prądu z niczego”. Zamiast obiecywać prostą receptę na jak zrobić ogniwo peltiera od zera, pokazuję praktyczny wariant: co naprawdę można zbudować samemu, jak działa taki układ i jak zamienić ciepło w światło w terenie.
To temat ważny w bushcrafcie i przygotowaniach awaryjnych, bo pozwala ocenić, kiedy Peltier ma sens jako małe źródło energii, a kiedy lepiej od razu sięgnąć po powerbank, panel solarny albo klasyczną dynamo-latarkę.
Najważniejsze informacje o układzie Peltiera do światła
- Samodzielne wykonanie samego ogniwa od podstaw nie jest realistyczne w domowym warsztacie, ale zbudowanie układu z gotowym modułem już tak.
- Kluczowy jest gradient temperatur - bez porządnego chłodzenia zimnej strony napięcie będzie zbyt niskie, by zasilić lampkę.
- Do oświetlenia potrzebujesz modułu termoelektrycznego, radiatora po obu stronach, pasty termicznej i zwykle przetwornicy podwyższającej napięcie.
- Najlepiej celować w małe źródło światła, na przykład diodę LED lub lampkę rzędu 0,2-1 W, a nie w pełnowymiarową latarkę.
- Peltier ma sens awaryjnie i edukacyjnie, ale nie zastępuje wydajnych źródeł energii, gdy liczy się komfort i długi czas pracy.
Czy da się zrobić takie ogniwo samemu
Ja zaczynam od uczciwej odpowiedzi: samodzielne wykonanie właściwego ogniwa od podstaw nie ma sensu w domowych warunkach. Taki element składa się z wielu par półprzewodników typu p i n, wymaga bardzo precyzyjnego montażu, dobrego połączenia termicznego i materiałów, których nie da się zastąpić przypadkowym lutem czy blaszką z warsztatu.
Jeżeli jednak celem jest światło w terenie, projekt nadal ma sens. Zamiast „robić ogniwo” od zera, buduje się układ z gotowego modułu termoelektrycznego, radiatorów, przetwornicy i diody LED. To właśnie ta różnica decyduje o powodzeniu całego przedsięwzięcia.
- Realistyczne jest zbudowanie małej lampki zasilanej ciepłem ognia lub piecyka.
- Realistyczne jest też nauczenie się, jak temperatura przekłada się na napięcie i dlaczego moduł bez chłodzenia działa słabo.
- Nieopłacalne jest natomiast ręczne składanie samej struktury półprzewodnikowej w warunkach domowych.
Skoro wiadomo już, co ma sens, warto spojrzeć na to, co dzieje się wewnątrz modułu i skąd bierze się prąd, bo od tego zależy cały dalszy montaż.
Jak działa moduł termoelektryczny i skąd bierze się napięcie
W pracy jako generator wykorzystujesz efekt Seebecka: różnica temperatur między stroną gorącą i zimną wytwarza napięcie. Ten sam moduł, użyty odwrotnie, potrafi pompować ciepło i chłodzić albo grzać. W projekcie oświetleniowym interesuje Cię tylko pierwszy tryb.

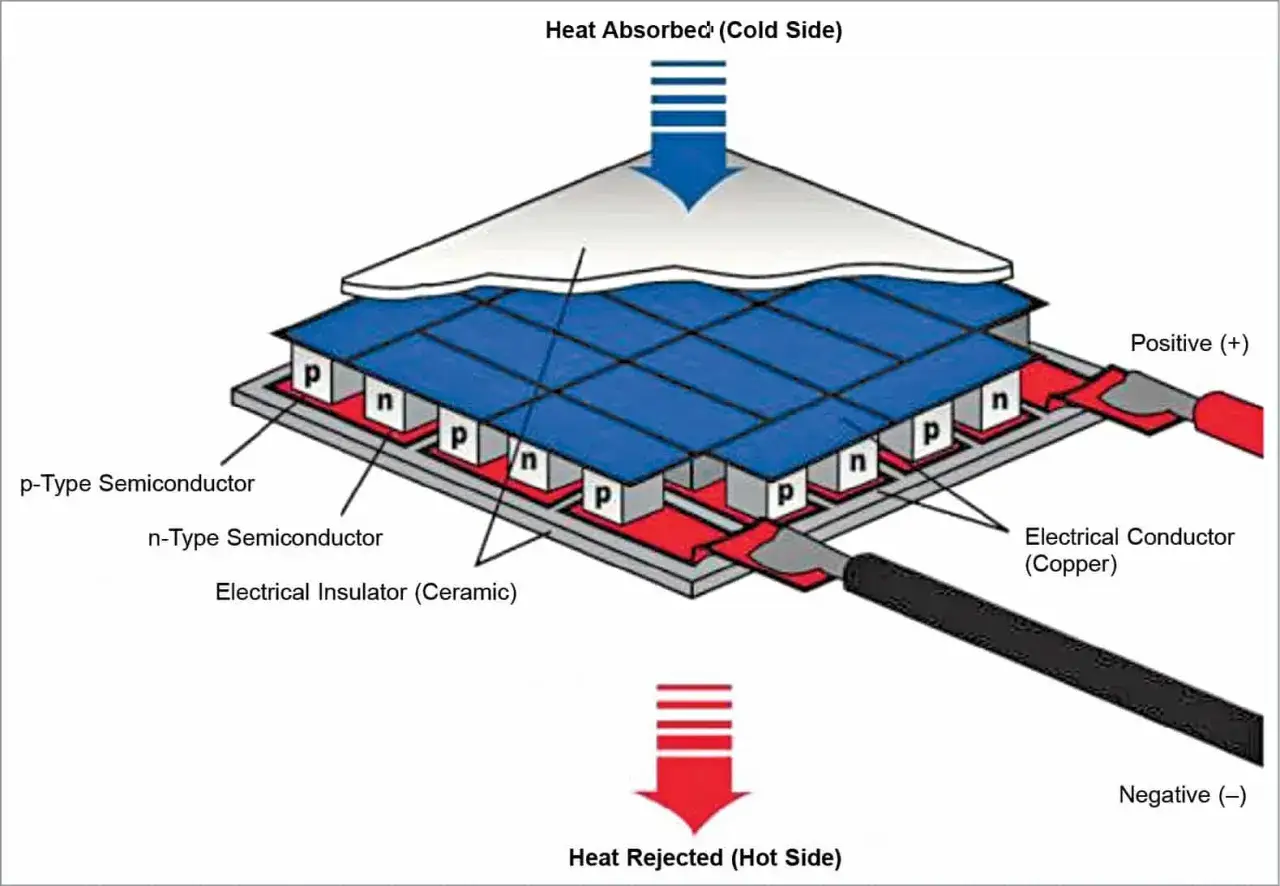

Wnętrze modułu to wiele małych par półprzewodników typu p i n połączonych elektrycznie szeregowo i termicznie równolegle. Dzięki temu jeden płaski element może wygenerować napięcie przy sensownej różnicy temperatur, choć jego sprawność pozostaje niska.
| Element | Rola w układzie |
|---|---|
| Strona gorąca | Odbiera ciepło z piecyka, palnika, garnka lub innego źródła temperatury |
| Strona zimna | Oddaje ciepło do radiatora, powietrza albo metalowej płyty chłodzącej |
| Różnica temperatur | Tworzy napięcie i decyduje o tym, czy lampka w ogóle ruszy |
| Przetwornica | Podnosi bardzo niskie napięcie do poziomu potrzebnego przez LED |
Praktycznie rzecz biorąc, Peltier nie jest „małą elektrownią”, tylko urządzeniem, które zamienia gradient temperatur na kilka przydatnych miliwoltów albo wolty. Żeby z tego zrobić światło, trzeba dobrać odpowiednie części, a nie tylko sam moduł.
Co przygotować do układu zasilającego lampkę
Jeżeli chcesz zbudować układ do awaryjnego światła, potraktuj zakupy jak zestaw narzędzi, a nie jak pojedynczy komponent. Najczęściej zawodzi nie elektronika, tylko kontakt termiczny i zbyt słabe chłodzenie.
| Co przygotować | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Moduł termoelektryczny | Najlepiej typ generatorowy TEG, a jeśli testujesz prosty prototyp - popularny TEC jako baza do eksperymentu | To właściwe źródło napięcia |
| Radiator po stronie gorącej | Solidny metal o dobrej powierzchni styku | Pomaga równomiernie odbierać ciepło |
| Radiator po stronie zimnej | Jak największy, najlepiej z naturalnym przewiewem albo małym wentylatorem | Im lepsze chłodzenie, tym wyższe napięcie |
| Pasta termiczna | Cienka warstwa, bez nadmiaru | Zmniejsza straty na styku |
| Przetwornica podwyższająca | Układ startujący od bardzo niskiego napięcia | Bez niej LED często nie dostanie odpowiedniego zasilania |
| Dioda LED lub mała lampka | Niska moc, najlepiej 0,2-1 W na początek | Łatwiej ją zasilić z ograniczonego źródła |
| Kondensator lub superkondensator | Do wygładzania pracy układu | Zmniejsza migotanie przy słabym cieple |
| Zaciski, przewody, multimetr | Porządny styk i możliwość pomiaru napięcia | Bez pomiaru łatwo uznać układ za uszkodzony, choć problem leży w montażu |
Jeśli chcesz wycisnąć z projektu więcej, lepiej zainwestować w dobry radiator i przetwornicę niż w „mocniejszą” diodę. To zwykle daje większy efekt niż zakup samego, przypadkowego modułu.
Masz już części, więc można przejść do montażu. Tu liczy się kolejność, docisk i cierpliwość, a nie pośpiech.
Jak złożyć prosty układ krok po kroku
Ja przy takim projekcie zaczynam od termiki, dopiero potem przechodzę do elektryki. Jeśli temperatura nie jest opanowana, elektronika nie ma czego ratować.
1. Ustal stronę gorącą i zimną
Stronę gorącą ustaw na źródle ciepła, ale nie wkładaj modułu bezpośrednio w płomień. Lepszy jest kontakt z płytą grzewczą, metalowym rusztem, blatem piecyka albo spodem naczynia. Stronę zimną oprzyj o solidny radiator i zapewnij jej przewiew.
2. Nałóż pastę i dociśnij moduł
Na obie strony daj cienką warstwę pasty termicznej. Następnie dociśnij moduł równomiernie, bez przechylania i bez punktowego nacisku. W praktyce zbyt mocny docisk też szkodzi, bo może uszkodzić ceramiczne płytki.
3. Sprawdź napięcie multimetrem
Zanim podłączysz LED, zmierz napięcie na wyjściu. Przy niewielkiej różnicy temperatur zobaczysz często tylko setki miliwoltów, a to za mało, by zasilić zwykłą diodę bez przetwornicy. Dopiero po pomiarze wiesz, czy problem dotyczy źródła ciepła, chłodzenia czy elektroniki.
4. Dodaj przetwornicę i lampkę
Jeżeli napięcie jest zbyt niskie, włącz przetwornicę podwyższającą. Następnie podłącz małą diodę LED albo gotową lampkę niskonapięciową. Jeśli światło miga, dołóż kondensator lub zmniejsz obciążenie.
Przeczytaj również: Jaka przetwornica do pieca gazowego? Wybierz dobrze!
5. Kontroluj temperaturę podczas testu

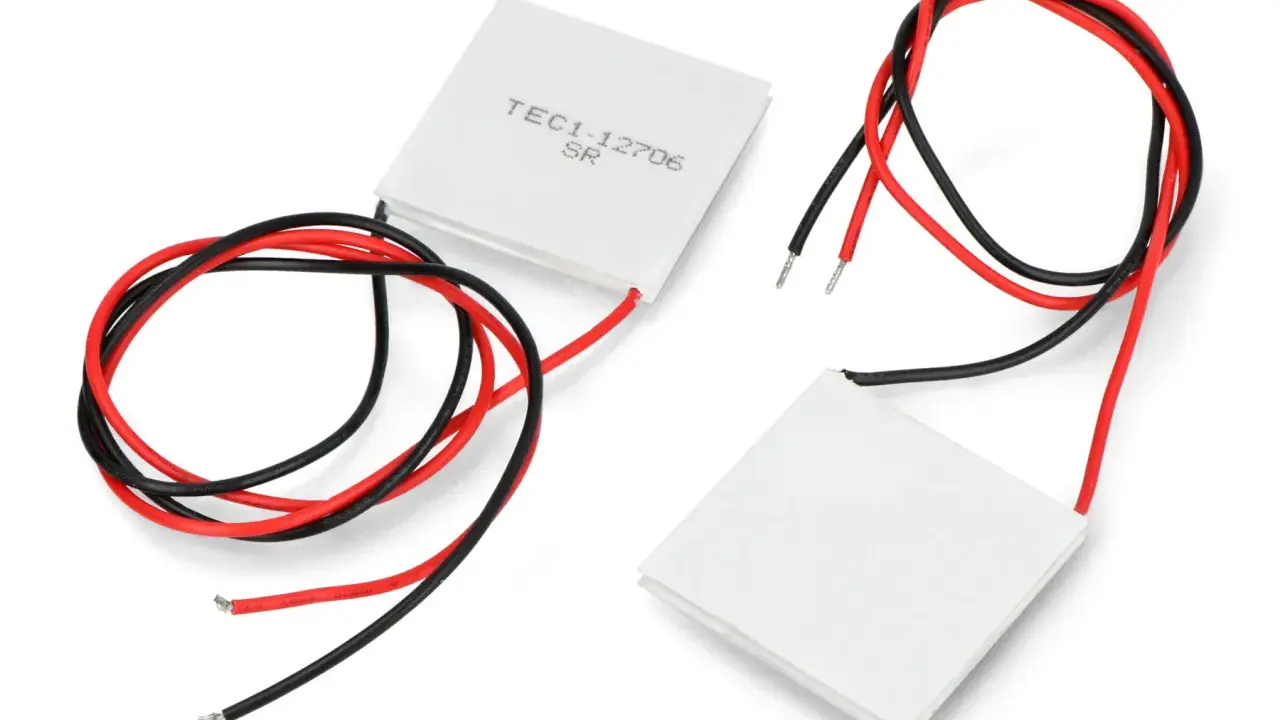

Popularne moduły, takie jak TEC1-12706, mają w danych katalogowych maksymalną temperaturę pracy rzędu 138°C, ale ja nie traktowałbym tego jak zaproszenia do eksperymentowania z ogniem. W terenie lepiej pracować z zapasem niż na granicy specyfikacji.
Gdy układ już świeci, zwykle pojawia się pytanie, dlaczego nie świeci mocniej. Tu wchodzą ograniczenia, które warto znać od początku, bo oszczędzają czas i rozczarowanie.
Najczęstsze błędy, przez które układ nie świeci
Największy błąd to oczekiwanie, że jeden mały moduł da moc porównywalną z powerbankiem. To nie tak działa. Peltier jest wrażliwy na termikę i bardzo szybko pokazuje każdy niedopracowany szczegół montażu.
- Za mała różnica temperatur - bez porządnego chłodzenia zimnej strony napięcie spada niemal do zera.
- Zbyt mały radiator - moduł się nagrzewa, a zamiast energii dostajesz tylko stratę ciepła.
- Bezpośrednie podłączenie zbyt mocnej diody - LED nie zaświeci albo zgaśnie po chwili.
- Brak przetwornicy - przy niskim napięciu generatorowym układ nie ma szans wejść w użyteczny zakres pracy.
- Przegrzanie modułu - zbyt wysoka temperatura skraca życie elementu i może uszkodzić spoiwo wewnątrz.
- Nierówny docisk - nawet dobry moduł działa słabo, jeśli styk termiczny jest kiepski.
W praktyce to właśnie chłodzenie daje największą różnicę. Ja zwykle zakładam prostą zasadę: jeśli zimna strona nie pozostaje wyraźnie chłodniejsza od gorącej, projekt nie jest jeszcze gotowy do zasilania światła.
Skoro znasz już ograniczenia, sensownie jest zestawić Peltiera z innymi rozwiązaniami, żeby nie przypisywać mu roli, której nie udźwignie.
Kiedy Peltier ma sens w bushcrafcie i awaryjnym oświetleniu
W terenie taki układ ma sens wtedy, gdy chcesz wykorzystać ciepło, które i tak już masz - na przykład z piecyka, palnika lub ogniska - i zamienić je na małe, ale użyteczne światło. To nie jest rozwiązanie do codziennego oświetlania obozu, tylko do sytuacji, w których liczy się prostota, niezależność od słońca i pewna dawka eksperymentu.
| Rozwiązanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Peltier + LED | Działa z ciepła ognia, nie wymaga słońca | Niska sprawność, wymaga dobrego chłodzenia | Awaryjne światło i projekt edukacyjny |
| Powerbank | Najprostszy i najbardziej wydajny | Trzeba go wcześniej naładować | Codzienny EDC i wyjścia krótkoterminowe |
| Panel solarny | Bez paliwa i bez ruchomych części | Zależy od pogody i światła dziennego | Dłuższy biwak i ładowanie w dzień |
| Dynamo | Natychmiastowe źródło energii | Wymaga wysiłku | Awaryjna latarka ręczna |
Jeżeli mam być szczery, dla większości osób Peltier będzie rozwiązaniem niszowym. Ale właśnie dlatego ma wartość: uczy kontroli temperatury, pokazuje granice prostych źródeł energii i może dać światło wtedy, gdy chcesz wykorzystać ciepło ognia zamiast nosić osobne baterie.
Co warto zapamiętać przed pierwszym testem przy ogniu
Jeśli miałbym zostawić jedną praktyczną radę, brzmiałaby ona tak: najpierw zbuduj porządne warunki termiczne, dopiero potem podłącz elektronikę. W układach Peltiera nie wygrywa ten, kto ma najwięcej części, tylko ten, kto najlepiej kontroluje przepływ ciepła.
- Nie próbuj robić samego modułu od zera w domowym warsztacie.
- Buduj układ pod małą diodę LED, a nie pod „dużą latarkę”.
- Stawiaj na duży radiator, równy docisk i cienką warstwę pasty.
- Pomiar multimetrem zrób przed podłączeniem lampki.
- Jeśli chcesz efektu praktycznego, użyj przetwornicy startującej od niskiego napięcia.
Gdy wszystko zrobisz spokojnie i bez przesadnych oczekiwań, dostaniesz prosty, działający układ do awaryjnego światła. Jeśli potraktujesz moduł jak magiczne źródło prądu, rozczarowanie przyjdzie szybko, ale jeśli podejdziesz do niego jak do małej, fizycznej maszyny do odzyskiwania różnicy temperatur, projekt zaczyna mieć realny sens.
